ADataMatrix10 x 10هو أصغر رمز ECC 200 DataMatrix ، يتكون من شبكة 10 × 10 تستخدم لتشفير كميات صغيرة جدا من البيانات.

بسبب الحد الأدنى من بصمتها - غالبا ما يكون حوالي 1 ملم - فإن DataMatrix10 x 10يستخدم على نطاق واسع في الصناعات مثل الطيران والإلكترونيات والأجهزة الطبية ، حيث يكون مساحة العلامة محدودة للغاية.

ومع ذلك، يأتي هذا الحجم المدمج مع قيود صارمة. DataMatrix10 x 10يمكن تخزين عدد قليل من الأحرف فقط ويتطلب التحكم الدقيق في ظروف العلامة والمسح الضوئي.

يشرح هذا الدليل حجمها وحدود القدرة ومتى يكون الخيار الصحيح في تطبيقات العالم الحقيقي.

ما هو DataMatrix 10 × 10؟ (التعريف والمعنى العملي)

DataMatrix10 x 10هو باركود ثنائي الأبعاد يتكون من10 صفوف × 10 أعمدة (100 وحدة)وفقًا لمعيار ECC 200.

على الرغم من أنها تتكون من 100 وحدة ، إلا أن جزءًا كبيرًا من هذه المساحة مخصصًا للأنماط الهيكلية وتصحيح الأخطاء. وهذا يترك فقط مساحة ضئيلة للبيانات الفعلية، والتي تحدد أساسا كيفية استخدام الرمز في الممارسة العملية.

وبعبارة أخرى، فإن10 x 10الشكل ليس من أجل المرونة بل من أجلقيود مساحة شديدة.

DataMatrix 10 × 10 حدود السعة (ما يمكنك فعلا ترميز)

القيد الوحيد الأكثر أهمية هو قدرة البيانات - وهذا هو المكان الذي يفشل فيه العديد من التنفيذات.

على الرغم من أن الرمز يحتوي على 100 وحدة، إلا أن جزءًا صغيرًا فقط متاحًا للبيانات الفعلية. الباقي مخصص لـ:

• نمط الباحث (الحدود على شكل L)

• نمط التوقيت

تصحيح الأخطاء (ريد-سليمان، حوالي 25%)

ونتيجة لذلك، فإن الحمولة المفيدة القابلة للاستخدام محدودة للغاية.

حدود القدرة العملية:

وفقًا لمواصفات ECC 200 ، فإن القدرة القصوى لـ10 x 10DataMatrix هو:

•رقمي: 6 أرقام

•حرفي رقمي: 3 أحرف

•ثنائي: 1 بايت

رؤية رئيسية:

A10 x 10DataMatrix ليست "صغيرة ولكنها مرنة".محدود جداًحتى حرف إضافي واحد سيجبر الرمز على التوسع.

على سبيل المثال، محاولة ترميز "1234567" سوف تولد تلقائيا12 × 12 رمزلا10 x 10.

الحجم المادي لـ DataMatrix 10 × 10 (حجم الوحدة والمنطقة الهادئة)

بمجرد تعريف البيانات، القيد التالي هو الحجم المادي.

الأبعاد النهائية تعتمد علىالبعد X (حجم وحدة). في أنظمة العلامات عالية الدقة ، يمكن أن ينخفض هذا إلى 0.1 مم.

الأبعاد المادية النموذجية:

•حجم المصفوفة:يحددها حجم الوحدة (البعد X) ، غير ثابت

•منطقة هادئة:عرض وحدة واحدة على الأقل على كل جانب

•مجموع المساحة المطلوبة:يعتمد على حجم الوحدة ويشمل المنطقة الهادئة

على سبيل المثال ، مع حجم وحدة 0.25 مم ، a10 x 10سيكون حجم DataMatrix حوالي 2.5 ملم × 2.5 ملم (باستثناء المنطقة الهادئة) ، وأكبر عندما يتم تضمين المنطقة الهادئة.

كثير من أخطاء العلامة ليست بسبب أخطاء الترميز، ولكن بسبب منطقة هادئة غير كافية أو تباين ضعيف حول الرمز.

مقارنة حجم DataMatrix (10 × 10 مقابل رموز أكبر)

لتحديد ما إذا10 x 10هو مناسب ، فإنه يساعد على مقارنته مع الطبقات الحجم التالية.

القاعدة العملية:إذا كانت بياناتك معقدة قليلاً، فإن 10 × 10 عادة ما لا يكون الخيار الصحيح.

متى تستخدم DataMatrix 10 × 10 (التطبيقات الصناعية الحقيقية)

بسبب قيوده ، لا يستخدم هذا الرمز إلا في سيناريوهات محددة للغاية.

1. PCB والإلكترونيات الدقيقة

في تصنيع PCB ، فإن مساحة العلامة المتاحة محدودة للغاية.لتتناسب مع a10 x 10رمز ، غالبا ما يكون المصنعونضغط تنسيقات البيانات (مثلًا ، ترميز قاعدة 36).

2. الأدوات الطبية والزراعات

يجب أن تنجو الأدوات الجراحية من دورات التعقيم المتكررة.تتدهور العلامات بسرعة ، لذلك هناك حاجة إلى وضع علامات دائمة.

A10 x 10DataMatrix يسمح بالتتبعدون التأثير على سهولة الاستخدام أو السلامة الهيكلية.

3. مكونات الطيران والدقة

في مجال الطيران، حتى الأجزاء الصغيرة يجب أن تكون قابلة للتتبع.ومع ذلك ، يجب ألا تضعف العلامة المكون.

هذا يخلق حالة استخدام مثالية للرموز الصغيرة جدا.

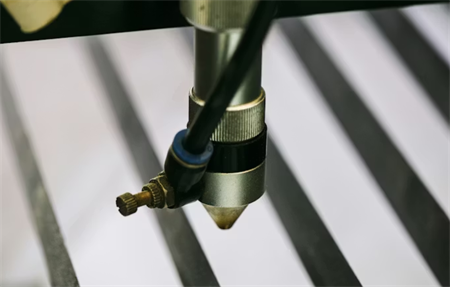

علامة الجزء المباشرة (DPM): لماذا يتم استخدام 10 × 10

في معظم الحالات الحقيقية، DataMatrix10 x 10يستخدم فيعلامة الجزء المباشرة (DPM).

بدلا من طباعة الملصقات، يتم تطبيق الرمز مباشرة باستخدام:

• علامة الليزر

• نقطة التبول

• الحفر الكيميائي

الميزة هي المتانة.التجارة هي أنتصبح القراءة أكثر صعوبة في التحكم فيها.

تحديات القراءة (وكيفية إصلاحها)

على هذا النطاق، إنتاج الشفرة ليس الجزء الصعب.قراءته بشكل موثوق.

وتشمل المسائل الشائعة ما يلي:

• انعكاس على الأسطح المعدنية

• التباين المنخفض بعد العلامة

• تعريف وحدة غير كاف

حلول الصناعة:

• أنظمة الرؤية الصناعية (ليس الماسحات الضوئية المستهلكة)

•Dإضاءة أوم للحد من الانعكاسات

• معايير الليزر المثلى للتباين العالي

عادة ما يتم التحقق من صحتها بموجب معايير الجودة ISO DPM.

كيفية إنشاء DataMatrix 10 x 10 بشكل صحيح

لنجح في إنشاء10 x 10رمز:

1.الحفاظ على البيانات قصيرة للغاية (6 أرقام أو أقل موصى بها)

2.استخدم برنامج ترميز متوافق مع ECC 200

3.تحقق من صحة حجم الرمز قبل وضع العلامة

4.إمكانية قراءة الاختبار في ظروف حقيقية

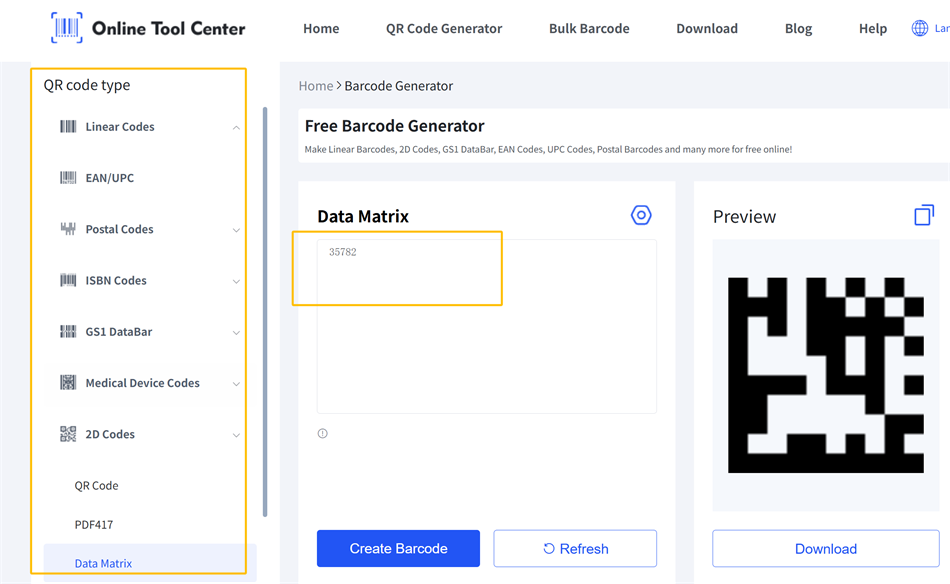

في الممارسة العملية، هناك الكثيرمجانا على الانترنت 2D باركود مولداتيمكن إنشاء DataMatrix 10 × 10 بسرعة. عادة ما تكون العملية بسيطة - ببساطة أدخل بياناتك وسوف تولد الأداة الرمز تلقائيا.

القاعدة الرئيسية:إذا كانت بياناتك لا تتناسب بشكل طبيعي مع الحد المحدد، فلا تجبرها - استخدم رمز أكبر بدلاً من ذلك.

الاستنتاج: عندما يكون 10 × 10 هو الخيار الصحيح

إن DataMatrix10 x 10ليست باركود للأغراض العامة، ولكن الحل لقيود المساحة الشديدة.

يستخدم بشكل صحيح ، ويمكن تتبع أصغر المكونات. يستخدم بشكل غير صحيح ، وغالبا ما يؤدي إلى رموز غير قابلة للقراءة.

في النهاية، يعتمد النجاح أقل على إنشاء الرمز - وأكثر على تصميم عملية التسمية والمسح الضوئي بأكملها حول قيودها.

أسئلة شائعة حول DataMatrix 10 x 10

Q1: ما هو أصغر حجم DataMatrix؟

أصغر حجم ECC 200 DataMatrix شائع الاستخدام هو10 x 10.

Q2: كم من البيانات يمكن أن10 x 10متجر DataMatrix؟

ما يصل إلى 6 أرقام رقمية أو 3 حروف حرفية.

Q3: يمكن للهواتف الذكية مسح الضوء10 x 10رموز؟

بعض الهواتف الذكية يمكنها مسح رموز DataMatrix ، ولكن10 x 10الرموز - وخاصة في الظروف DPM أو ظروف التباين المنخفض - غالبا ما تكون موثوقية المسح محدودة.
